Mi az extruder összefolyó magja és miért kritikus a nagy pontosságú extrudáláshoz

AnExtruder Confluence Coreegy kritikus belső áramlásszabályozó komponens, amelyet az extrudáló szerszámokban használnak, hogy több olvadékáramot egységes, stabil áramlássá egyesítsenek a végső formázás előtt. Ez a cikk részletes magyarázatot ad arról, hogy mi az extruder összefolyó mag, hogyan működik, miért számít a nagy pontosságú extrudálásban, és hogyan javíthatják az optimalizált kialakítások drámaian a termék minőségét, hatékonyságát és konzisztenciáját. Mérnöki elvekre és valós gyártási tapasztalatokra építvePre World, ez az útmutató a megbízható extrudálási megoldásokat kereső mérnökök, beszerzési csapatok és döntéshozók támogatására készült.

Tartalomjegyzék

• 1. Mi az extruder összefolyó magja?
• 2. Hogyan működik az extruder összefolyó magja?
• 3. Miért kritikus az extruder összefolyó magja a nagy pontosságú extrudáláshoz?
• 4. Az extruder összefolyó magjának fő tervezési elemei
• 5. Extruder összefolyó magjaiban használt anyagok
• 6. Ipari alkalmazások
• 7. Szabványos vs. egyedi extruder összefolyó magok
• 8. Optimalizálási stratégiák a jobb extrudálási teljesítmény érdekében
• 9. Pre World’s Engineering Approach
• 10. Gyakran Ismételt Kérdések (GYIK)

1. Mi az extruder összefolyó magja?

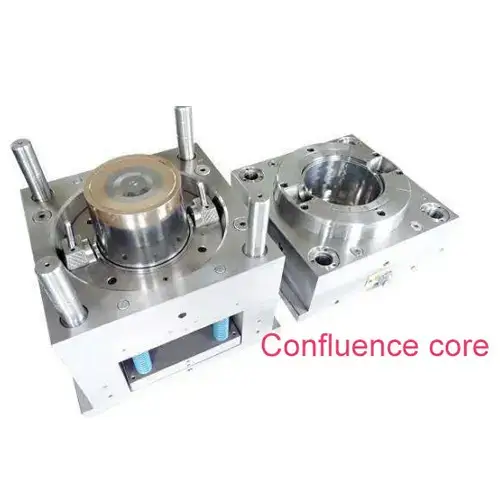

AnExtruder Confluence Coreegy precíziós tervezésű alkatrész, amelyet egy extrudáló szerszámba vagy áramlási csatornába szerelnek be. Elsődleges funkciója aztöbb polimer olvadékáram egyesítése, újraelosztása és kiegyenlítésemielőtt kilépnek a kockanyílásból.

A modern extrudáló rendszerekben – különösen a többrétegű, széles lapos vagy összetett profilú extrudálást alkalmazó rendszerekben – az olvadékáramlás gyakran több csatornából származik. Megfelelően megtervezett összefolyási mag nélkül ezek a patakok egyenetlenül találkozhatnak, ami olyan hibákhoz vezethet, mint például:

• Áramlási vezetékek vagy hegesztési vezetékek
• Vastagsági inkonzisztencia
• Nyomás egyensúlyhiány
• Felületi hibák

A jól megtervezett extruder összefolyó mag biztosítja a sima konvergenciát, egyenletes sebességeloszlást és egyenletes nyomást a teljes áramlási útvonalon.

2. Hogyan működik az extruder összefolyó magja?

2.1 Olvadékáram konvergencia

A mag stratégiailag úgy van kialakítva, hogy több olvadékáramot irányítson egy ellenőrzött konvergenciazónába. A hirtelen összeolvadás helyett az áramlási útvonalak fokozatosan igazodnak a turbulencia és a nyírófeszültség minimalizálása érdekében.

2.2 Nyomáskiegyenlítés

A csatornák közötti áramlási ellenállás kiegyenlítésével az extruder összefolyó magja biztosítja, hogy minden olvadékáram közel azonos nyomásviszonyok mellett érje el a szerszám kimenetét.

2.3 Hőstabilitás

A fejlett összefolyó mag-kialakítások figyelembe veszik a termikus gradienst, csökkentve a hőmérséklet-ingadozást, amely egyébként viszkozitásbeli különbségeket okozhatna.

3. Miért kritikus az extruder összefolyó magja a nagy pontosságú extrudáláshoz?

A nagy pontosságú extrudálás megismételhetőséget, méretpontosságot és felületi tökéletességet igényel. Az Extruder Confluence Core döntő szerepet játszik e célok elérésében.

Főbb előnyök

• Javított olvadékhomogenitás
• Csökkentett folyásnyomok és hegesztési vonalak
• Nagyobb méretpontosság
• Stabil hosszú távú termelés

Az olyan iparágakban, mint az orvosi csövek, az optikai filmek és az autóipari profilok, még a kisebb áramlási inkonzisztenciák is a termék elutasításához vezethetnek.

4. Az extruder összefolyó magjának fő tervezési elemei

5. Extruder összefolyó magjaiban használt anyagok

Az anyagválasztás közvetlenül befolyásolja a tartósságot, a hőteljesítményt és a karbantartási ciklusokat.

• Szerszámacél (H13, P20)
• Rozsdamentes acél a korrózióállóságért
• Speciális ötvözetek magas hőmérsékletű polimerekhez
• Felületi bevonatok (króm, nitridálás)

6. Ipari alkalmazások

Az extruder összefolyó magokat széles körben használják:

• Műanyag lap- és fóliaextrudálás
• Többrétegű csomagolóanyagok
• Cső- és profilextrudálás
• Orvosi és gyógyszerészeti csövek
• Autóipari műanyag alkatrészek

7. Szabványos vs. egyedi extruder összefolyó magok

8. Optimalizálási stratégiák a jobb extrudálási teljesítmény érdekében

1. Használjon CFD-szimulációt az olvadási viselkedés előrejelzésére
2. Optimalizálja a csatornaátmeneteket
3. Javítja a felület polírozását
4. Párosítsa a mag kialakítását a polimer reológiával

9. Pre World’s Engineering Approach

Pre Worldnagy teljesítményű extruder összefolyó magok tervezésére és gyártására specializálódott, az ügyfélspecifikus extrudálási követelményekhez szabva.

A fejlett szimuláció, a precíziós megmunkálás és a valós tesztelés kombinálásával a Pre World olyan megoldásokat kínál, amelyek javítják a termelékenységet, miközben csökkentik a selejtezési arányt és az állásidőt.

10. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Milyen problémákat old meg az extruder összefolyó magja?

Megszünteti az áramlási kiegyensúlyozatlanságot, a hegesztési vonalakat és az egyenetlen olvadékkonvergencia okozta vastagságváltozást.

2. kérdés: Mindig szükség van egy testreszabott összefolyási magra?

A nagy pontosságú vagy többrétegű extrudáláshoz az egyedi kialakítások lényegesen jobb teljesítményt nyújtanak.

3. kérdés: Mennyi ideig tart az extruder összefolyó magja?

Megfelelő anyagválasztással és karbantartással az élettartam évekkel meghosszabbítható.

4. kérdés: Az extruder összefolyó magja javíthatja a kimenet konzisztenciáját?

Igen. A nyomás és az áramlás stabilizálásával a kimeneti konzisztencia jelentősen javul.

Ha javítani szeretné az extrudálás minőségét, csökkenteni a hibákat, és stabil, hosszú távú gyártást szeretne elérni, elengedhetetlen a tapasztalt gyártóval való partneri együttműködés.Pre WorldMegbízható, testreszabott Extruder Confluence Core megoldásokat kínál az igényes ipari alkalmazásokhoz.Vegye fel velünk a kapcsolatotma, hogy megvitassa projektjét, és megtudja, hogyan javíthatja a precíziós tervezés az extrudálási teljesítményét.
